دستگاه پیچ و خم کردن پیت با سیستم خودکار پالتیزاسیون

دستگاه پیچ و خم کردن پیت با سیستم خودکار پالتیزاسیون

CQA800F مناسب برای یکی از شش، یکی از هشت خط تولید بند PET با استفاده از بازوی رباتیک است.

تجهیزات اساسی

رقاصکنترل برای کنترل یک تنش ثابت بند و سرعت پیچ و خمدو موتور سرو

قرار دادن دقیق 2 یا 3 نقطه با کنترل الکترونیکی با کمترین خم شدن بند بند

لامپ های پنوماتیک برای تغییر سریع لوله

مجله آستین

سپرده بوبین

دستگاه پخش فیلم اتوماتیک

دو حالت اندازه گیری: وزن و متر

حقایق و مزایا

یک پیچنده کمربند PET کاملا اتوماتیک برای کمربند های از9با قطر بسته بیرونی 820 میلی متر

سیستم حمل و نقل برای حمل و نقل بسته های خودکار

دستگاه بسته بندی فیلم برای بسته بندی خودکار بسته بندی

ترمینال ورودی مرکزی با مدیریت دستور العمل

پیچ و تاب کاملا اتوماتیک می تواند با یا بدون هسته کاغذی به دست آید

لوله بند CQA800F برای لوله بند در موازی به طور مستقیم از اکسترودر استفاده می شد.

این سیستم ها پس از استفاده دستی از مواد به طور مستقل کار می کنند. آنها می توانند در یک کارخانه تولید کاملا خودکار ادغام شوند. آنها بند های حیوانات را می پیچند.wعرض 9 تا 32 میلی متر بسته به پیکربندی

هنگامی که یک بسته پیچ و تاب به دور مورد نظر رسیده است،با فیلم با پیچنده ی یکپارچه پیچیده می شود و توسط سیستم حمل و نقل یکپارچه از پیچنده به پایین به کانویر رولر پایین می آید.یک لوله پیچ جدید در همان زمان از مجله تغذیه می شود و بسته بعدی به طور کامل به صورت خودکار پیچ می شود.

دستگاه ها برای کار مداوم توسعه یافته اند. طراحی جمع و جور اجازه استفاده حتی در فضاهای محدود را می دهد.

تنظیمات پیش فرض اصلی

1)موتور: موتور اصلي ووکسي شينجي 1.5KW، نسبت سرعت: 1:8، سرو موتور،

موتور Wuxi Xinjie Traverse: موتور سرو 400W

2)PLC: Wuxi Xinjie صفحه لمسی: Wuxi Xinjie کانتاکتور: شنایدر

3) قطعات پنوماتیک: شیر سولنویدی و فشار سنج: تایوان Yadeke، سیلندر: Donghao Pneumatic (Wenzhou)

4)سنسورها و نزدیک شدن چراغ ها: کره Alto Nicks

برنامه پالتیزاسیون:

A: بند OD600 ميلي متر، ارتفاع 150 ميلي متر، وزن 20 کيلوگرم، 1 لايه از 4 لايه، جدا شده با کارتون، تا 12 لايه.

ب:کمربند800 ميلي متر، ارتفاع 190 ميلي متر، وزن 75 کيلوگرم، يک لايه از 2 تا، کارتون جدا شده، تا 7 لايه

مدل بازوی ربات: JZJ160A-270

سرعت: 40 ثانیهدر هررول، یک سیستم پالتیزه کردن خودکار می تواند تا 2مجموعه ای ازاز هر هشت نفر يک نفر کمربند PETخط تولیدs.

ابعاد پلت فرم کارتونی: طول 1240mm × عرض 1240mm × ارتفاع 1500mm

اندازه ی کمربند حمل کننده ی موقعیت: طول 3220 میلی متر × عرض 1170 میلی متر × ارتفاع 680 میلی متر

پایه بازوی ربات: طول 700 میلی متر × عرض 700 میلی متر × ارتفاع 1000 میلی متر

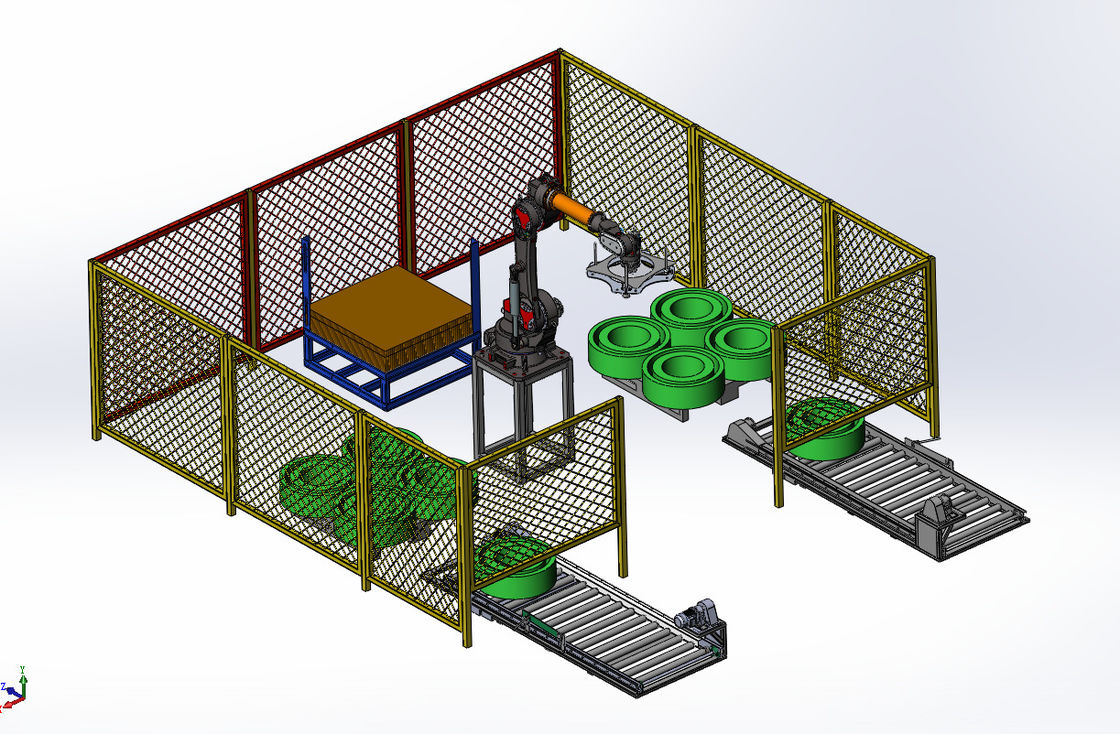

پس از اینکه محصول نهایی به موقعیت قرار دادن کمربند حمل و نقل می رسد، بازوی رباتیک محصول نهایی را روی پالت می گیرد تا یک لایه پر شود.بازوی رباتیک سپس پالت محصول نهایی کارتونی را از پالت کارتونی برمی گیرد و عمل را تکرار می کند تا زمانی که پالت محصول نهایی مرتب شود.
