سیستم خودکار پالتیزاسیون دستگاه پیچ و خم کردن پیت

سیستم پالت‌بندی خودکار، دستگاه سیم‌پیچ بسته‌بندی PET

چکیده

برنامه پالت‌بندی:

الف:بند OD 600MM، ارتفاع 150MM، وزن 20KG، 1 لایه از 4، با مقوا جدا شده، حداکثر 12 لایه.

ب:بند O.D. 800MM، ارتفاع 190MM، وزن 75KG، 1 لایه از 2، با مقوا جدا شده، حداکثر 7 لایه.

مدل بازوی ربات: JZJ160A-270

سرعت: 40 ثانیهدر رول، یک سیستم پالت‌بندی خودکار می‌تواند تا 2مجموعه ازیک خروجی 8 بند PETخط تولیدها.

ابعاد پلتفرم مقوایی: طول 1240mm x عرض 1240mm x ارتفاع 1500mm

اندازه نوار نقاله موقعیت‌یابی: طول 3220mm x عرض 1170mm x ارتفاع 680mm

پایه بازوی ربات: طول 700mm x عرض 700mm x ارتفاع 1000mm

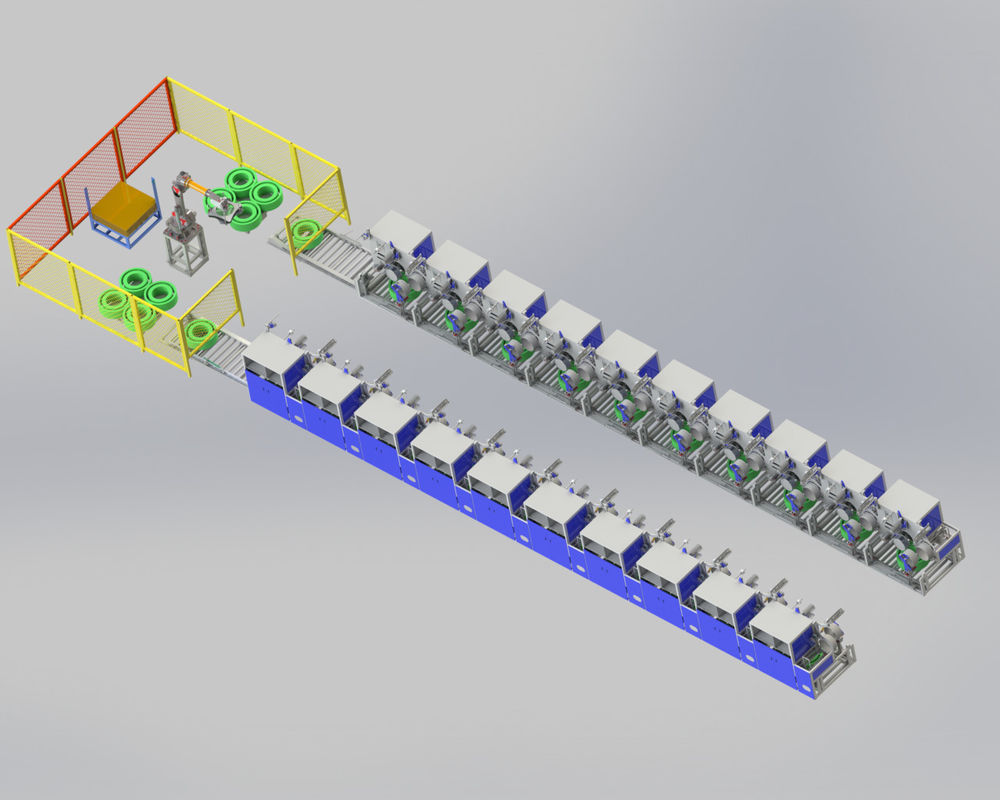

پس از رسیدن محصول نهایی به موقعیت‌یابی نوار نقاله، بازوی ربات محصول نهایی را روی پالت می‌گیرد تا یک لایه پر شود. سپس بازوی ربات پالت محصول نهایی مقوایی را از پالت مقوایی برمی‌دارد و این عمل را تکرار می‌کند تا پالت محصول نهایی انباشته شود.

CQA800F مناسب برای یک خروجی از شش، یک خروجی از هشت خط تولید بند PET با استفاده از بازوی ربات.

از سیم‌پیچ بند CQA800F برای سیم‌پیچی بندها به موازات مستقیم از اکسترودر استفاده شد.

سیستم‌ها پس از اعمال دستی مواد، به طور مستقل کار می‌کنند. آنها را می‌توان در کل کارخانه تولید کاملاً خودکار ادغام کرد. آنها بندهای pet را سیم‌پیچی می‌کنند باعرض 9 تا 32 میلی‌متر بسته به پیکربندی.

هنگامی که یک بسته سیم‌پیچی به دور مورد نظر رسید، توسط سیم‌پیچ یکپارچه با فیلم پیچیده می‌شود و توسط سیستم حمل و نقل یکپارچه از سیم‌پیچ به نوار نقاله غلتکی زیر منتقل می‌شود. یک لوله سیم‌پیچی جدید همزمان از مجله تغذیه می‌شود و بسته بعدی کاملاً خودکار سیم‌پیچی می‌شود.

دستگاه‌ها برای عملکرد مداوم توسعه یافته‌اند. طراحی جمع و جور امکان استفاده حتی در فضاهای محدود را فراهم می‌کند.

تجهیزات پایه

رقاص کنترل برای کنترل کشش ثابت بند و سرعت سیم‌پیچی, موتور سروو دوگانه

تخته‌گذاری دقیق و الکترونیکی کنترل‌شده 2 یا 3 نقطه‌ای با حداقل خم شدن بندها

قرقره‌های پخش‌کننده تیغه‌ای پنوماتیکی برای تعویض سریع قرقره

مجله آستین

رسوب قرقره

توزیع‌کننده فیلم خودکار

دو حالت اندازه‌گیری: وزن و متر

حقایق و مزایا

سیم‌پیچ بند PET کاملاً خودکار برای بندها از9 تا 32 میلی‌متر، با قطر بسته بیرونی 820 میلی‌متر

سیستم نوار نقاله برای حمل و نقل خودکار بسته

دستگاه بسته‌بندی فیلم برای بسته‌بندی خودکار بسته

ترمینال ورودی مرکزی با مدیریت دستورالعمل

سیم‌پیچی کاملاً خودکار را می‌توان با یا بدون هسته کاغذی به دست آورد

جزئیات فنی
