9mm~32mm MAX80KG PET STRAP پیچنده خودکار/پوشنده دوستانه استفاده شده با سیستم پالت سازی خودکار

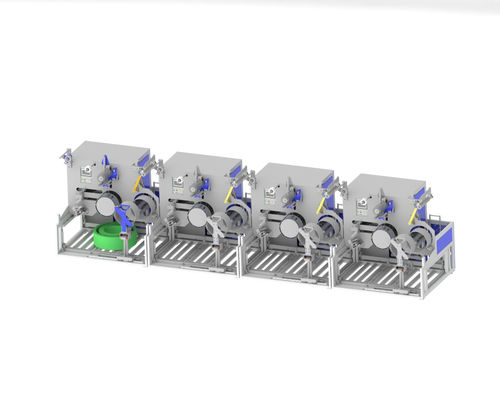

دستگاه سیم‌پیچ تسمه PET اتوماتیک CQA800F

چکیده

  CQA800F مناسب برای یک خط تولید تسمه PET از شش یا هشت خط تولید با استفاده از بازوی رباتیک.

  دستگاه سیم‌پیچ تسمه CQA800F برای پیچیدن تسمه‌ها به موازات و مستقیماً از اکسترودر استفاده می‌شود.

  سیستم‌ها پس از اعمال دستی مواد، به طور مستقل کار می‌کنند. آنها را می‌توان در کل کارخانه تولید کاملاً خودکار ادغام کرد. آنها تسمه‌های PET را با عرض 9 تا 32 میلی‌متر بسته به پیکربندی می‌پیچند.

  هنگامی که یک بسته سیم‌پیچ به دور مورد نظر رسید، توسط سیم‌پیچ یکپارچه با فیلم پیچیده شده و توسط سیستم حمل و نقل یکپارچه از سیم‌پیچ به نوار نقاله غلتکی زیر منتقل می‌شود. یک لوله سیم‌پیچ جدید همزمان از مجله تغذیه می‌شود و بسته بعدی کاملاً خودکار پیچیده می‌شود.

  این دستگاه‌ها برای عملکرد مداوم توسعه یافته‌اند. طراحی جمع و جور امکان استفاده حتی در فضاهای محدود را فراهم می‌کند.

حقایق و مزایا

1. دستگاه سیم‌پیچ تسمه PET کاملاً اتوماتیک برای تسمه‌های 9 تا 32 میلی‌متری، با قطر بسته بیرونی 820 میلی‌متر
2. سیستم نوار نقاله برای حمل و نقل خودکار بسته
3. دستگاه بسته‌بندی فیلم برای بسته‌بندی خودکار بسته
4. ترمینال ورودی مرکزی با مدیریت دستورالعمل
5. سیم‌پیچ کاملاً اتوماتیک را می‌توان با یا بدون هسته کاغذی به دست آورد

جزئیات فنی

تجهیزات پایه

1. کنترل‌کننده رقصنده برای کنترل کشش و سرعت سیم‌پیچ ثابت تسمه، موتور سروو دوگانه
2. قرار دادن دقیق و الکترونیکی کنترل‌شده 2 یا 3 نقطه‌ای با حداقل خم شدن تسمه‌ها
3. محورهای پخش‌کننده تیغه‌ای پنوماتیک برای تعویض سریع بوبین
4. مجله آستین
5. رسوب بوبین
6. توزیع‌کننده فیلم اتوماتیک
7. دو حالت اندازه‌گیری: وزن و متر

تسمه PETسیستم پالت‌بندی اتوماتیک

برنامه پالت‌بندی:

A: OD تسمه 600MM، ارتفاع 150MM، وزن 20KG، 1 لایه از 4، جدا شده توسط مقوا، تا 12 لایه.

B: OD تسمه 800MM، ارتفاع 190MM، وزن 75KG، 1 لایه از 2، جدا شده توسط مقوا، تا 7 لایه.

مدل بازوی ربات: JZJ160A-270

سرعت: 40 ثانیه در هر رول، یک سیستم پالت‌بندی اتوماتیک می‌تواند تا 2 مجموعه از یک خط تولید تسمه PET از 8 خط را مطابقت دهد.

ابعاد پلت فرم مقوایی: طول 1240mm x عرض 1240mm x ارتفاع 1500mm

اندازه نوار نقاله موقعیت‌یابی: طول 3220mm x عرض 1170mm x ارتفاع 680mm

پایه بازوی ربات: طول 700mm x عرض 700mm x ارتفاع 1000mm

پس از رسیدن محصول نهایی به موقعیت‌یابی نوار نقاله، بازوی ربات محصول نهایی را روی پالت می‌گیرد تا یک لایه پر شود. سپس بازوی ربات پالت محصول نهایی مقوایی را از پالت مقوایی برمی‌دارد و این عمل را تکرار می‌کند تا پالت محصول نهایی انباشته شود.
