پیچ و تاب PET PET STRAPPING پلی استر MAX80KG در هر کویل دوستانه استفاده شده با سیستم خودکار پالتیز

دستگاه جمع‌کننده/بسته‌بندی تسمه پلی‌استر PET حداکثر 80 کیلوگرم در هر حلقه، مناسب برای استفاده با سیستم پالت‌بندی خودکار

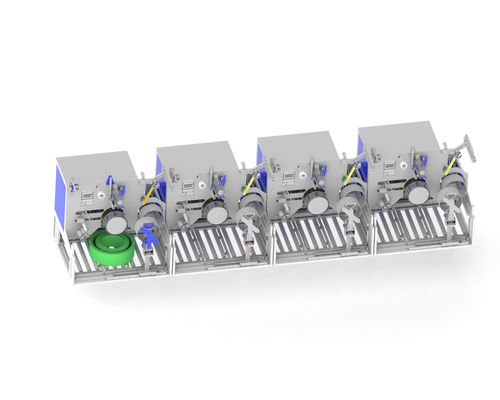

دستگاه جمع‌کننده تسمه PET خودکار CQA800F

چکیده

  CQA800F مناسب برای یک خط تولید تسمه PET از شش، یک خط از هشت با استفاده از بازوی رباتیک.

  دستگاه جمع‌کننده تسمه CQA800F برای جمع کردن تسمه‌ها به موازات مستقیم از اکسترودر استفاده می‌شد.

  سیستم‌ها پس از اعمال دستی مواد، به‌طور مستقل کار می‌کنند. آنها را می‌توان در کل کارخانه تولید کاملاً خودکار ادغام کرد. آنها تسمه‌های PET را با عرض 9 تا 32 میلی‌متر بسته به پیکربندی جمع می‌کنند.

  هنگامی که یک بسته جمع‌کننده به دور مورد نظر رسید، توسط جمع‌کننده یکپارچه با فیلم بسته‌بندی می‌شود و توسط سیستم حمل و نقل یکپارچه از جمع‌کننده به نوار نقاله غلتکی زیر منتقل می‌شود. یک لوله جمع‌کننده جدید همزمان از مجله تغذیه می‌شود و بسته بعدی کاملاً خودکار جمع می‌شود.

  دستگاه‌ها برای عملکرد مداوم توسعه داده شدند. طراحی جمع و جور امکان استفاده حتی در فضاهای محدود را فراهم می‌کند.

حقایق و مزایا

1. دستگاه جمع‌کننده تسمه PET کاملاً خودکار برای تسمه‌های 9 تا 32 میلی‌متر، با قطر بسته بیرونی 820 میلی‌متر
2. سیستم نوار نقاله برای حمل و نقل خودکار بسته
3. دستگاه بسته‌بندی فیلم برای بسته‌بندی خودکار بسته
4. ترمینال ورودی مرکزی با مدیریت دستورالعمل
5. جمع‌آوری کاملاً خودکار را می‌توان با یا بدون هسته کاغذی به دست آورد

جزئیات فنی

تجهیزات پایه

1. کنترل‌کننده رقصنده برای کنترل کشش و سرعت جمع‌آوری ثابت تسمه، موتور سروو دوگانه
2. قرار دادن دقیق و الکترونیکی کنترل‌شده 2 یا 3 نقطه‌ای با حداقل خم شدن تسمه‌ها
3. محورهای پخش‌کننده تیغه‌ای پنوماتیک برای تعویض سریع بوبین
4. مجله آستین
5. رسوب بوبین
6. توزیع‌کننده فیلم خودکار
7. دو حالت اندازه‌گیری: وزن و متر

تسمه PETسیستم پالت‌بندی خودکار

برنامه پالت‌بندی:

A: OD تسمه 600MM، ارتفاع 150MM، وزن 20KG، 1 لایه از 4، جدا شده توسط مقوا، تا 12 لایه.

B: OD تسمه 800MM، ارتفاع 190MM، وزن 75KG، 1 لایه از 2، جدا شده با مقوا، تا 7 لایه.

مدل بازوی ربات: JZJ160A-270

سرعت: 40 ثانیه در هر رول، یک سیستم پالت‌بندی خودکار می‌تواند تا 2 مجموعه از یک خط تولید تسمه PET از 8 را مطابقت دهد.

ابعاد پلت فرم مقوایی: طول 1240mm x عرض 1240mm x ارتفاع 1500mm

اندازه نوار نقاله موقعیت‌یابی: طول 3220mm x عرض 1170mm x ارتفاع 680mm

پایه بازوی ربات: طول 700mm x عرض 700mm x ارتفاع 1000mm

پس از رسیدن محصول نهایی به موقعیت‌یابی نوار نقاله، بازوی ربات محصول نهایی را روی پالت می‌گیرد تا یک لایه پر شود. سپس بازوی ربات پالت محصول نهایی مقوایی را از پالت مقوایی برمی‌دارد و این عمل را تکرار می‌کند تا پالت محصول نهایی انباشته شود.
