پیچنده اتوماتیک با سیستم خودکار پالتیزه کردن

دستگاه جمع‌کننده خودکار تسمه پلی‌استر PET با سیستم پالت‌بندی خودکار

برنامه پالت‌بندی:

A: تسمه OD 600MM، ارتفاع 150MM، وزن 20KG، 1 لایه از 4، جدا شده با مقوا، تا 12 لایه.

B: تسمه O.D. 800MM، ارتفاع 190MM، وزن 75KG، 1 لایه از 2، جدا شده با مقوا، تا 7 لایه.

مدل بازوی ربات: JZJ160A-270

سرعت: 40 ثانیهدر هر رول، یک سیستم پالت‌بندی خودکار می‌تواند تا 2مجموعه ازیک خروجی 8 تسمه PETخط تولیدها.

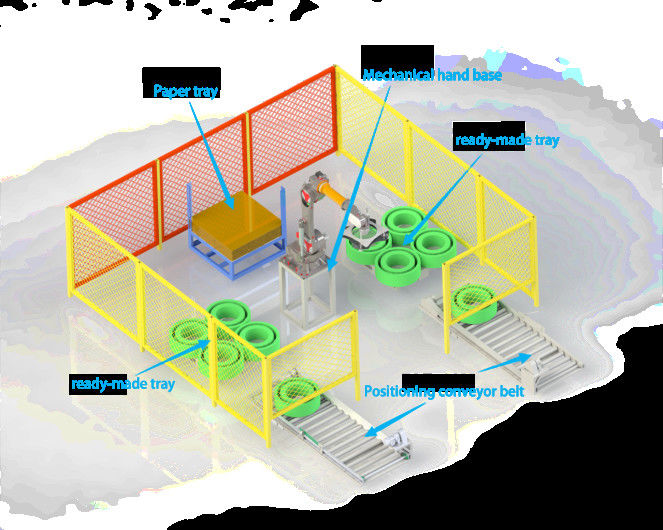

ابعاد پلتفرم مقوایی: طول 1240mm x عرض 1240mm x ارتفاع 1500mm

اندازه نوار نقاله موقعیت‌یابی: طول 3220mm x عرض 1170mm x ارتفاع 680mm

پایه بازوی ربات: طول 700mm x عرض 700mm x ارتفاع 1000mm

پس از رسیدن محصول نهایی به موقعیت قرارگیری نوار نقاله، بازوی ربات محصول نهایی را روی پالت قرار می‌دهد تا یک لایه پر شود. سپس بازوی ربات پالت محصول نهایی مقوایی را از پالت مقوایی برمی‌دارد و این عمل را تکرار می‌کند تا پالت محصول نهایی انباشته شود.

خلاصه

  CQA800F مناسب برای یک خروجی از شش، یک خروجی از هشت خط تولید تسمه PET با استفاده از بازوی رباتیک است.

  دستگاه جمع‌کننده تسمه CQA800F برای جمع کردن تسمه‌ها به موازات مستقیم از اکسترودر استفاده می‌شد.

  سیستم‌ها پس از اعمال دستی مواد، به طور مستقل کار می‌کنند. آنها را می‌توان در یک کارخانه تولید کلی کاملاً خودکار ادغام کرد. آنها تسمه‌های PET را با عرض 9 تا 32 میلی‌متر بسته به پیکربندی جمع می‌کنند.  هنگامی که یک بسته جمع‌کننده به دور مورد نظر رسید، توسط جمع‌کننده یکپارچه با فیلم پیچیده می‌شود و توسط سیستم حمل و نقل یکپارچه از جمع‌کننده به نوار نقاله غلتکی زیرین منتقل می‌شود. یک لوله جمع‌کننده جدید همزمان از مجله تغذیه می‌شود و بسته بعدی کاملاً خودکار جمع می‌شود.

  دستگاه‌ها برای عملکرد مداوم توسعه یافته‌اند. طراحی فشرده امکان استفاده حتی در فضاهای محدود را فراهم می‌کند.

حقایق و مزایا

دستگاه جمع‌کننده تسمه PET کاملاً خودکار برای تسمه‌ها از

1. 9 تا 32 میلی‌متر، با قطر بیرونی بسته 820 میلی‌مترسیستم نوار نقاله برای حمل و نقل خودکار بسته
2. دستگاه بسته‌بندی فیلم برای بسته‌بندی خودکار بسته
3. ترمینال ورودی مرکزی با مدیریت دستورالعمل
4. جمع‌کردن کاملاً خودکار را می‌توان با یا بدون هسته کاغذی به دست آورد
5. جزئیات فنی

مدل

Dancer

1. کنترل برای کنترل کشش ثابت تسمه و سرعت جمع‌کردن، موتور سروو دوگانهقرار دادن دقیق، الکترونیکی کنترل شده 2 یا 3 نقطه‌ای با حداقل خمیدگی تسمه
2. محورهای پخش‌کننده تیغه‌ای پنوماتیکی برای تعویض سریع بوبین
3. مجله آستین
4. رسوب بوبین
5. توزیع‌کننده فیلم خودکار
6. دو حالت اندازه‌گیری: وزن و متر
7. پیکربندی اصلی پیش‌فرض

1)

موتور: موتور اصلی Wuxi Xinjie 1.5KW، نسبت سرعت: 1:8، موتور سروو، موتور حرکت Wuxi Xinjie: موتور سروو 400W

2)

PLC: صفحه لمسی Wuxi Xinjie: کنتاکتور Wuxi Xinjie: Schneider3) اجزای پنوماتیکی: شیر برقی و فشارسنج: Taiwan Yadeke، سیلندر: Donghao Pneumatic (Wenzhou)

4) سنسورها و چراغ‌های روشن/خاموش مجاورتی: Korea Alto Nicks
